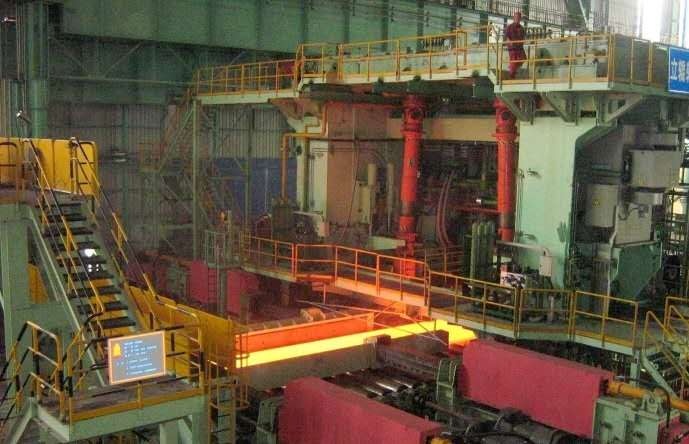

軋鋼廠專用萬向聯軸器

人氣：發表時間：2020-03-30 10:32

萬向傳動軸

　　軋鋼廠專用萬向聯軸器用來聯接不同機構中的兩根軸(主動軸和從動軸)，使之共同旋轉，以傳遞扭矩的機械零件。在高速重載的動力傳動中，有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成，分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。
　　國標規格
　　十字軸式萬向聯軸器是用量較大的萬向聯軸器，軸承是十字軸式萬向聯軸器的易損件。幾種大型十字軸式萬向聯軸器的主要區別在于軸承座和十字叉頭的變化，形成不同結構形式。為保證主、從動軸的同步性，實際應用中均采用雙聯形式，雙聯的聯接方式不外乎焊接或法蘭盤通過螺栓聯接，中間長短的變化可有多種形式。十字軸式萬向聯軸器十字頭部件有以下形式:
　　SWC型整體性叉頭十字軸式萬向聯軸器(JB/T 5513-2006)、SWP型部分軸承座十字軸式萬向聯軸器(JB/T 3241-2005)、SWZ型整體軸承座十字軸式萬向聯軸器(JB/T 3242-1993)、WS型小型雙十字軸式萬向聯軸器(JB/T 5901-1991)、WSD型小型單十字軸式萬向聯軸器(JB/T 5901-1991)、SWP型十字軸式萬向聯軸器用十字包(JB/T 7341.1-2005)、WGC型十字軸式萬向聯軸器用十字包(JB/T 7341.2-2006)。
